24pin対応■Type-Cケーブル結線検出モジュールボード発売

様々な結線仕様があるUSB Type-CケーブルですがこれらをLEDインジケーターのみで簡単に診断できる検査ボードをリリースしました。
本製品は全国の販売店およびamazon、当社ECサイトにてお取り扱いいたします。

昨今ではiPhoneシリーズやAndroidスマホはもちろん、MacBookやWindowsPCなどでも充電や転送を1本のケーブルで対応することができますす。、これらType-Cケーブルにも急速充電向けやデータ通信などで結線が異なる仕様があったり、結線不良などが隠れていたり。
そんな最新のケーブルたちを簡易的に簡単にLEDインジケーターのみでわかりやすく表示することが出来ます。

amazon販売
Type-Cケーブルチェッカー：XA-TCCHK01

本製品は、Type-Cケーブルの結線が使えるか、特に急速充電やデータ転送に対応した高性能なケーブルが壊れていないかを調べるための小型テスタです。

■ポイント

Type-Cケーブルの結線/断線チェックに特化:
Type-Cケーブルは内部に24本のラインを（接続端子）を持っています。本テスターは、そのすべてのピン（ケーブルの両端を合わせると）が正しくつながっているか（導通しているか）をチェックできます。
もしケーブルの途中で線が切れていたり（断線）、ピンが接触不良を起こしていたりすれば、どのラインが故障しているかを簡単にチェックできます。
視覚的に分かりやすい:

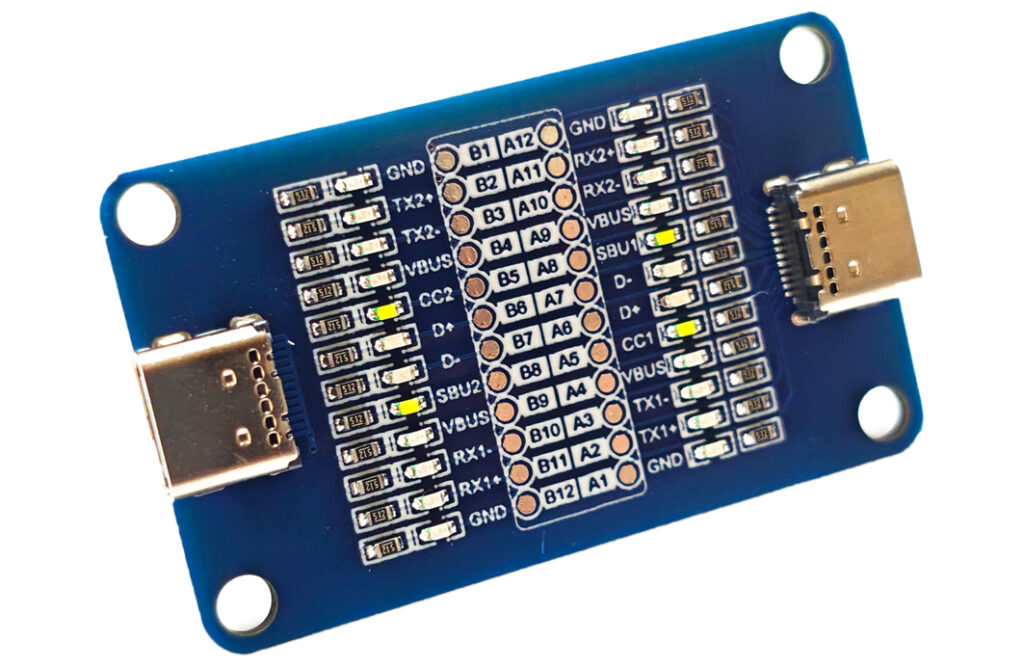

ケーブルの両端をテスターに差し込むと、LEDライトのインジケーターがが点灯します。ライトが点灯しないピンがあれば、そのピンの回路が接続していないということです。
これにより、複雑な操作やテスターの画面を見るなど煩雑な知識などは不要です、一目でケーブルの状態を診断できます。
外部電源不要:

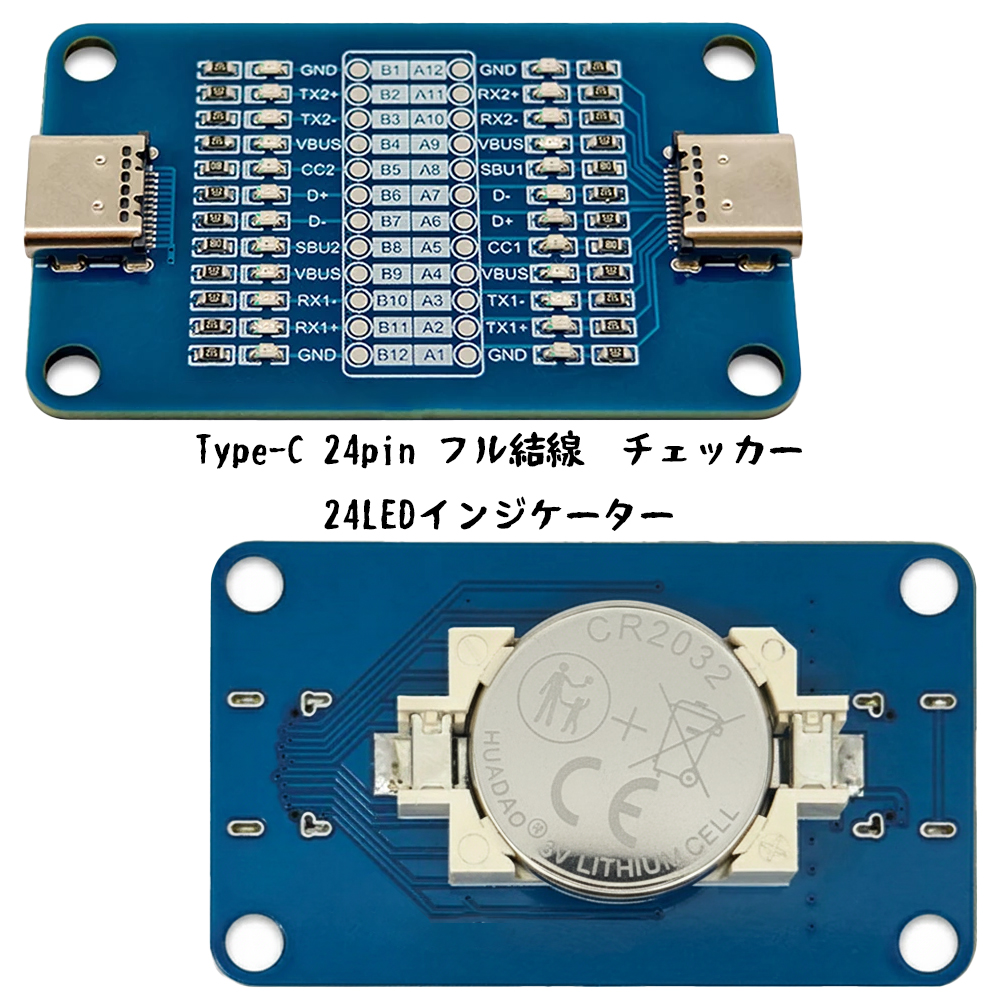

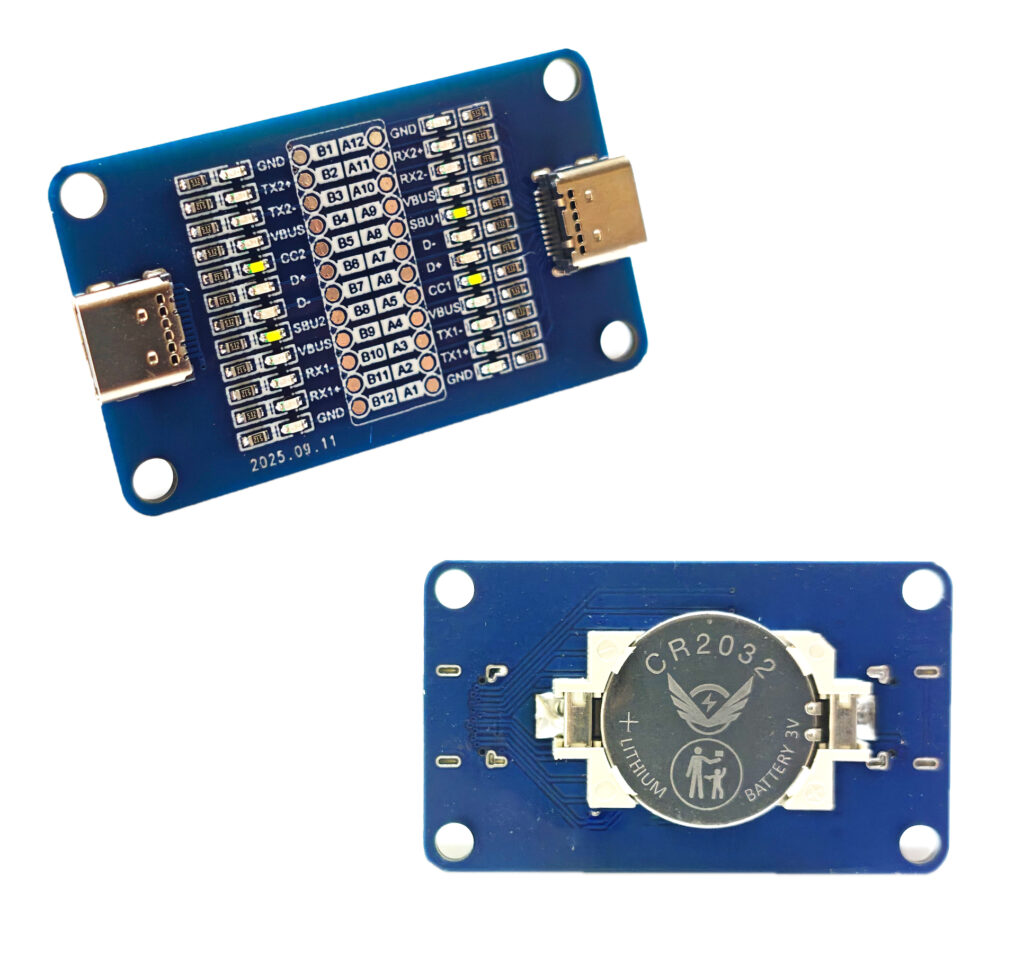

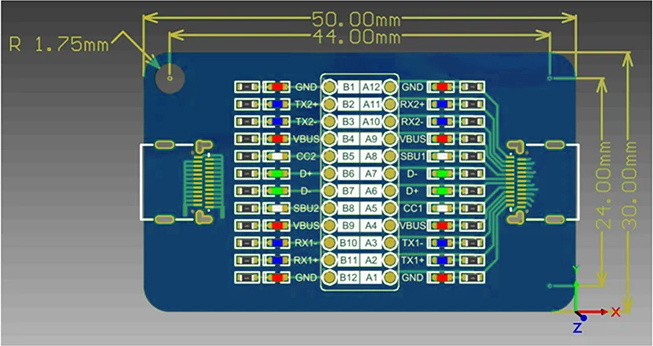

CR2032ボタン電池1個で動作するので、外部からの電源は不要です。サイズも50mm x 30mmと非常にコンパクトです。
カバンやポケットに入れて持ち運び安く、現場やお店などでその場ですぐにケーブルをテストできます。

■Type-C「24ピン」と「22個のライト」について

Type-Cコネクタは、上下バーシブル（どちら向きでも挿せる）に対応するため、たくさんのピンがありますが、フル機能のケーブルでも実際に使われるのは24ピン中22ピンです。

【使用方法について】

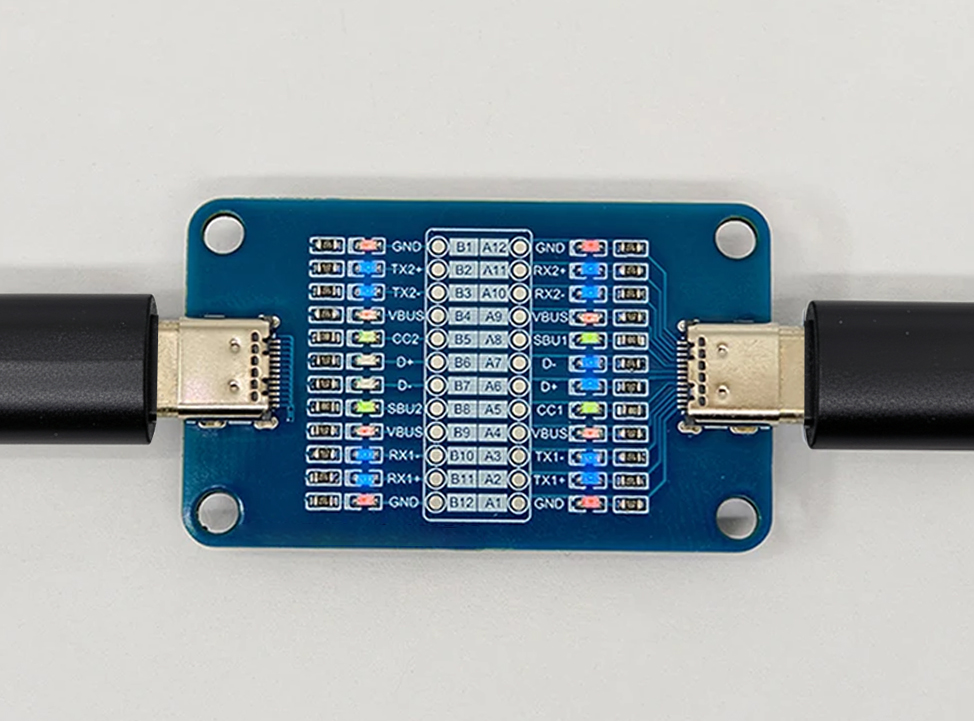

テスター本体にケーブルを差し込む:
フルスペックの場合：
22の正常な接続に対応して、LEDが22個点灯するのが合格（正常）です。
それ以外の場合：
22より少ないライトが点灯した場合には、そのケーブルはどこかのピンで断線していることを示します。

この場合にはUSB2.0接続や充電特化などの様々な仕様の可能性があります、また不良品などの疑いもあります。
これらのインジケーターの表示でケーブルの仕様を診断することができます。

■ブレイクアウト機能搭載
Type-Cコネクターは狭小ピッチのためテスタープローブやブレッドボードをハンダ付け接続などは困難ですが本製品はセンター部分にブレイクアウト用の24端子分の接点を用意しています。
